| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~150mm |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃) |
| 驅動形式 | 手柄、蝸輪、電動、氣動、液動等 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

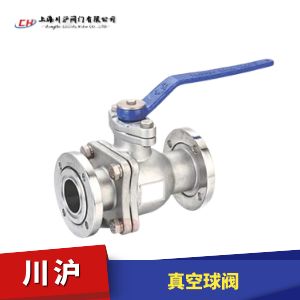

真空球閥GU系列球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
執行機構選型
真空球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動真空球閥（開關型和調節型控制信號4-20mA）和氣動真空球閥（開關型和調節型控制信號4-20mA）
| 零部件 | 材質 |
|---|---|
| 泄漏率 | ≤1.3*10^-6 Pa.L/S |
| 適用溫度 | -29~150℃ |
| 安裝位置 | 任意 |
| 壓力范圍 | 1.3×10-7Pa～6×105Pa |

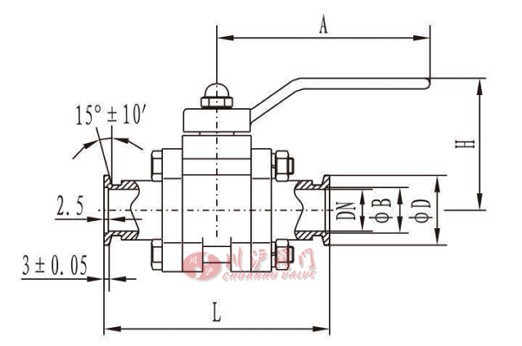

| 型號 | 通徑 (DN) |
φD | φB | H | L | A |
|---|---|---|---|---|---|---|
| GU-10/KF | 10 | 30 | 12.2 | 60 | 92 | 120 |
| GU-16/KF | 16 | 30 | 17.2 | 62 | 100 | 120 |
| GU-25/KF | 25 | 40 | 26.2 | 75 | 114 | 150 |
| GU-40/KF | 40 | 55 | 41.2 | 115 | 165 | 200 |
| GU-50/KF | 50 | 75 | 52.2 | 125 | 175 | 221 |

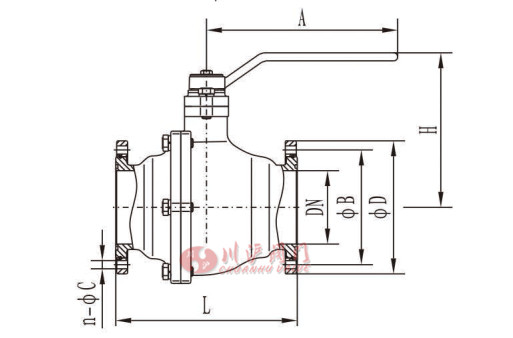

| 型號 | 通徑 (DN) |
φD | φB | H | L | A | n-φC |
|---|---|---|---|---|---|---|---|
| GU-10 | 10 | 55 | 40 | 60 | 92 | 120 | 4-6.5 |
| GU-16 | 16 | 60 | 45 | 62 | 100 | 120 | |
| GU-20 | 20 | 65 | 50 | 73 | 114 | 150 | |
| GU-25 | 25 | 70 | 55 | 75 | 114 | 150 | |
| GU-32 | 32 | 90 | 70 | 93 | 140 | 180 | 4-9 |
| GU-40 | 40 | 100 | 80 | 115 | 165 | 200 | |
| GU-50 | 50 | 110 | 90 | 125 | 175 | 221 | |
| GU-63 | 63 | 130 | 110 | 166 | 186 | 230 | |
| GU-80 | 80 | 145 | 125 | 175 | 198 | 290 | 8-9 |
| GU-100 | 100 | 165 | 145 | 189 | 220 | 260 | |
| GU-125 | 125 | 200 | 175 | 232 | 266 | 360 | 8-ll |
| GU-150 | 150 | 225 | 200 | 250 | 296 | 400 | |
| GU-200 | 200 | 285 | 260 | 306 | 390 | 620 | 12-12 |
