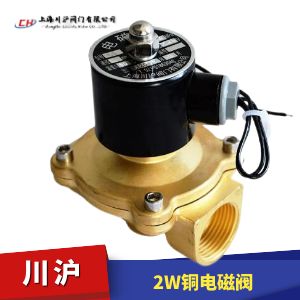

2W銅電磁閥是電磁閥中的一種，是自動控制系統中常見的管路開關原件，被廣泛應用于石油、化工、冶金、紡織、食品、造船、醫療、環境及其他各行業部門的管路裝置中，完成系統中氣體、水、液體、油類(≤4°E)等介質的自動控制，實現節能和程序控制的自動化。

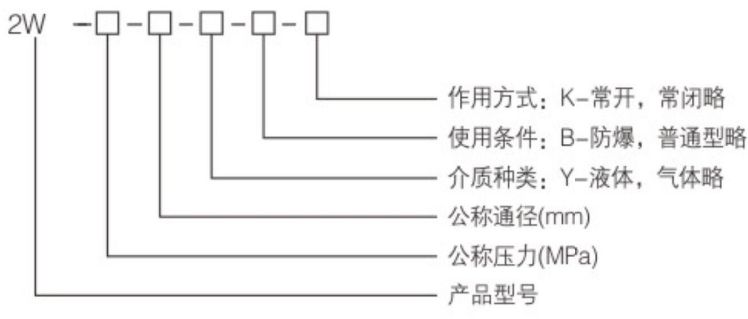

選型備注
2W銅電磁閥根據使用環境分為普通型和防爆型，默認為普通型。
2W銅電磁閥根據使用介質分為常閉型和常開型，默認為常閉型。
2W銅電磁閥電壓有DC24V、AC220V等電壓，默認為AC220V。
| 工作介質 | 煤氣、液化氣、空氣、水、油(粘度≤4°E) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 介質溫度(℃) | ≤80 | |||||||||||
| 公稱壓力(MPa) | 1.0 | |||||||||||
| 工作壓力(MPa) | 0~1.0 | 0.1-1.0 | ||||||||||
| 電源電壓? | AC220V其余規格可作特殊訂貨 | |||||||||||
| 額定流量系數(KV)? | 按JB/T7352-94規定 | |||||||||||
| 泄漏量(ml/min)? | 按JB/T7352-94·F規定 | |||||||||||
| 公稱通徑 | 3 | 4 | 5 | 6 | 8 | 10 | 15 | 20 | 25 | |||
| 功耗(VA) | 17 |
|||||||||||

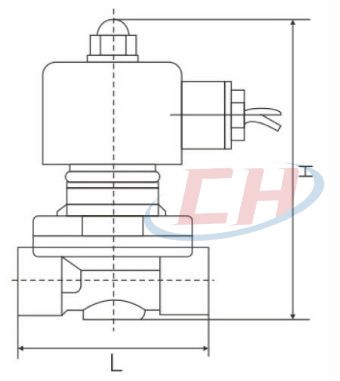

公稱通徑 DN |
外形尺寸 | 螺紋連接 | |
|---|---|---|---|
| H | L | G | |
| 3 | 75 | 40 | 1/8 |
| 4 | 75 | 40 | 1/4 |
| 5 | 75 | 40 | 1/4 |
| 6 | 85 | 52 | 3/8 |
| 8 | 85 | 52 | 3/8 |
| 10 | 117 | 69 | 3/8 |
| 15 | 117 | 69 | 3/8 |
| 20 | 123 | 73 | 3/4 |
| 25 | 134 | 99 | 1 |
| 電磁閥說明書 | 下載 |
|---|
訂貨須知
1、訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2、電磁閥一般工作電壓為220V，電壓波動量為85%~110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，如圖(四)分路裝置。注意：支路上的閥門平時須關閉。
4、安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清戶品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道上：需裝壓力表，以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下，不用時，應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閱要停止使用，關閉前后手動閥，以防電磁閥爆炸和泄漏。
